錘式破碎機主要由機殼、轉子、算條、打擊板等部件組成,機殼分上下兩部分,系鋼板焊接件,機殼內壁鑲有高錳鋼襯板,襯板磨損后可以更換。

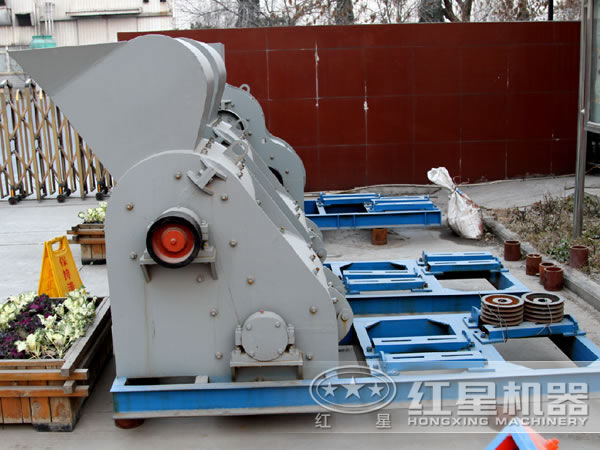

單轉子錘式破碎機
l、機充;2、轉子;3、界條;4、打擊板;5、彈性聯軸腸
破碎機的主軸上安裝有數排掛錘體。在其圓周的銷孔上貫穿著銷軸,用銷軸將錘子鉸接在各排掛錘體之間,錘子磨報后可調換工作面。掛錘體上開有兩圈銷孔,銷孔中心至回轉軸心的距離是不同的,用來調整錘子和葬條之間的間隙.為了防止掛錘體和錘子的軸向京動,在掛錘體兩端用壓緊錘盤和鎖緊螺母固定。轉于兩端支承在滾動軸承上,軸承用螺栓固定在機亮上。主軸和電動機用彈性聯軸器直接連接。為了使轉子運轉平穩,主軸的一端裝有一個飛輪。
圓弧狀卸料篩條安裝在轉子下方,葬條的兩端裝在橫梁上,外面的典條用壓板壓緊,界條排列方向和轉子運動方向垂直。算條間隙由算條中間凸出部分形成。為了便于物料排出.算條縫隙向下逐步擴大。同時還向轉子回轉方向傾斜,同時更有利于我們錘式破碎機的發展,河南紅星機器24小時熱線:0371-67772626!
